Palan electric cu lanț GIS GPR, rezistent la coroziune, 125–1250 kg

Name: Palan electric cu lanț GIS GPR, rezistent la coroziune, 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU de bază: GIS-GPR | Piață: RO | Setări regionale: ro

Preț Configurați mai jos dispozitivul de ridicare — prețul, greutatea și costul livrării se actualizează în timp real pe măsură ce selectați opțiunile.

Broșură Broșură Chestionar Instrucțiuni de utilizare Declarație CE Colector de lanț Desen GPR500 Desen GPR1000 Piese de schimb pentru GPR500 Piese de schimb pentru GPR1000

Categorii: Palane electrice cu lanț

Etichete: Palane electrice, Macarale de atelier

Prețuri în funcție de volum — economisiți până la 12% Reducerea este calculată automat la subtotalul coșului.

Cantitate	Discount
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% promoție pentru pachet atunci când această comandă combină articole din cel puțin două categorii de produse (de ex. un palan + o macara cu braț pivotant). Împreună cu prețurile în funcție de volum, economiile totale pot ajunge la 15%.

Configurați dispozitivul de ridicare

Selectați capacitatea, deschiderea și opțiunile. Prețul, greutatea și costul transportului se actualizează în timp real.

Pasul 0 — obligatoriu

Cum veți utiliza acest palan?

Selectați varianta care corespunde cel mai bine. Fiecare clasă de funcționare are propriul domeniu de capacitate: cu cât utilizarea este mai intensă, cu atât sarcina nominală este mai mică. Selectarea unei clase inferioare utilizării reale anulează garanția producătorului și implică riscul defectării motorului. Dacă nu sunteți sigur, selectați cea mai intensă clasă de utilizare preconizată — aceasta corespunde palanului de care aveți efectiv nevoie.

1 Capacitate de ridicare — kg

2 Înălțime de ridicare — m

3 Alimentare electrică

Alimentarea trifazată la 400 V este standardul pentru atelier. Utilizați alimentarea monofazată la 230 V pentru locațiile fără alimentare trifazată — costul suplimentar din catalog este deja inclus în prețul afișat (GPR 500: toate profilurile; GPR 1000: numai NL cu viteză redusă). Profilurile NF și SF necesită alimentare trifazată.

4 Viteză de ridicare

Viteza unică (N) corespunde palanului standard de 8 m/min. Varianta lentă (NL) înjumătățește viteza pentru o poziționare mai precisă. NF oferă comandă cu două viteze (8/2 m/min). SF dublează viteza, dar înjumătățește capacitatea (GPR 500, numai 1 ramură). Configurațiile cu două ramuri dublează capacitatea și înjumătățesc viteza.

5 Cărucior de suspendare (rezistent la coroziune)

Cărucior de translație suspendat GIS opțional, în execuție rezistentă la coroziune, pentru deplasarea palanului de-a lungul unei grinzi I. GHFR este manual (deplasat prin împingere), iar GMFR este motorizat (viteză de deplasare 12 m/min). Ambele acoperă întreaga gamă de capacități GPR, până la 1250 kg.

6 Lățimea tălpii (lățimea grinzii)

Adaptați căruciorul de translație la talpa grinzii căii de rulare. Opțiunea pentru grindă lată utilizează bolțul de susținere mai lung, din oțel inoxidabil.

7 Suspensie

Suspendarea cu șurub cu ochi este standard. Suspendarea opțională cu cârlig (rezistent la coroziune) permite suspendarea palanului de o clemă de grindă sau de un punct de ridicare existent.

8 Coș / container pentru lanț

Colectorul de lanț preia porțiunea liberă a lanțului în timpul cursei de ridicare. Plasticul este cea mai economică opțiune; colectoarele textile și cele din tablă (MF) sunt adecvate pentru lanțuri mai lungi.

9 Limitator de cursă cu angrenaj

Limitatorul standard cu angrenaj oprește cârligul în pozițiile superioară și inferioară. Pentru sacii textili sunt disponibile opritoare de capăt externe.

10 Tensiune / certificare

Sunt incluse tensiunile standard UE. Tensiunea specială acoperă înfășurările nestandard ale motorului; CSA/CUS reprezintă execuția nord-americană la 60 Hz.

11 Cutie de comandă / comandă suspendată

Comenzile suspendate cu 2 butoane controlează doar ridicarea și coborârea; un cărucior de translație motorizat necesită comanda suspendată cu 4 butoane (palan + translație). Versiunile conectabile permit deconectarea rapidă sau instalarea ulterioară a unei telecomenzi radio.

12 Lungimea cablului de comandă

Cablul standard corelat cu înălțimea de ridicare are lungimea din catalogul GIS (2 butoane: înălțimea de ridicare − 1.2 m; 4 butoane: înălțimea de ridicare − 1 m). Introduceți o lungime personalizată dacă postul de comandă este amplasat în altă parte.

13 Cârlig de siguranță pentru sarcină

Înlocuiește cârligul de sarcină standard din oțel inoxidabil cu un cârlig de siguranță (cu clapetă și factor de siguranță mai mare).

14 A doua frână

Adaugă o frână redundantă pentru siguranță suplimentară în aplicațiile de ridicare cu risc ridicat.

15 Protecție termică

Protejează motorul palanului împotriva supraîncălzirii în regimuri intensive de lucru.

16 Lubrifierea lanțului

Reductorul utilizează deja, în configurația standard, unsoare compatibilă cu industria alimentară NSF H1. Pentru aplicațiile în care este posibil contactul alimentar accidental, lanțul de sarcină poate fi lubrifiat și cu ulei compatibil cu industria alimentară.

17 Convertizor de frecvență (FU)

Versiunea FU asigură pornire lină și reglarea continuă a vitezei (15–87 Hz) și extinde clasa de funcționare la A6/A7 — recomandată pentru manipularea frecventă și delicată a sarcinilor sensibile.

18 Contor de date de funcționare

Înregistrează orele de funcționare, ciclurile și suprasarcinile pentru planificarea întreținerii (date accesibile prin interfața de service).

19 Oprire la detectarea lanțului destins

Oprește palanul dacă lanțul devine detensionat (cedarea suportului sarcinii). Necesar pentru anumite aplicații cu echipamente de ridicare.

20 Telecomandă radio de siguranță

Înlocuiește sau completează cutia de comandă suspendată cu cablu cu o telecomandă radio de siguranță. Versiunile cu 4 butoane comandă și căruciorul motorizat.

Configurare —

Preț net —

Cantitate

Prețuri de volum — economisiți până la 12 %

Cantitate	Discount

Promoție de pachet: beneficiați de un discount suplimentar de 3 % atunci când această comandă combină articole din cel puțin două categorii de produse (de exemplu, un palan + o macara cu braț pivotant).

Defalcarea prețului

Total net (fără TVA)	—

Greutate estimată —
Termen de livrare —
Nivelul kitului de montaj —
Înălțime totală —

Estimare cost de transport

Țara de livrare

—

Introduceți mai sus țara de livrare pentru a vedea o estimare orientativă a costului de transport.

Aveți nevoie de o ofertă personalizată?

Trimiteți-ne cerințele dumneavoastră prin formularul de solicitare a unei oferte — acest produs va fi precompletat și veți putea adăuga mai multe articole într-o singură solicitare.

Solicitați o ofertă

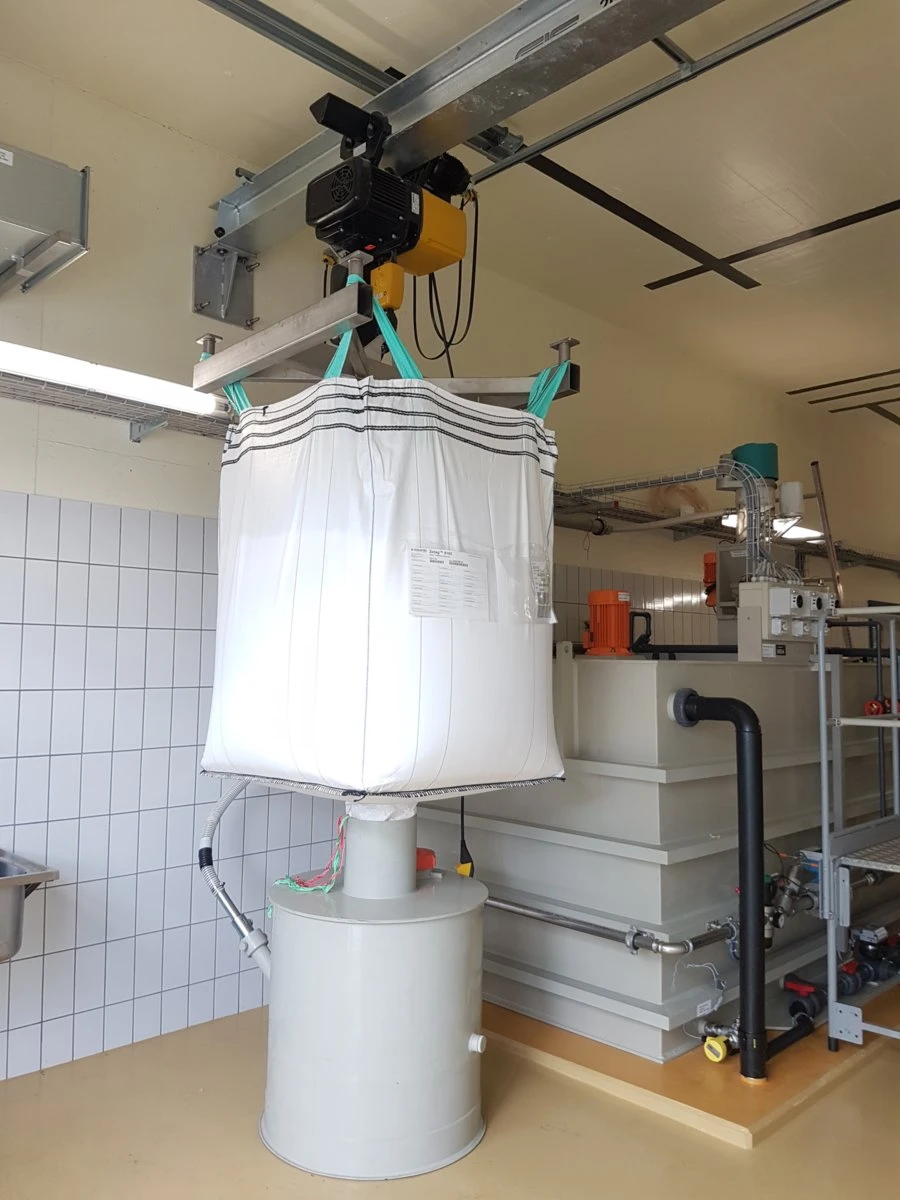

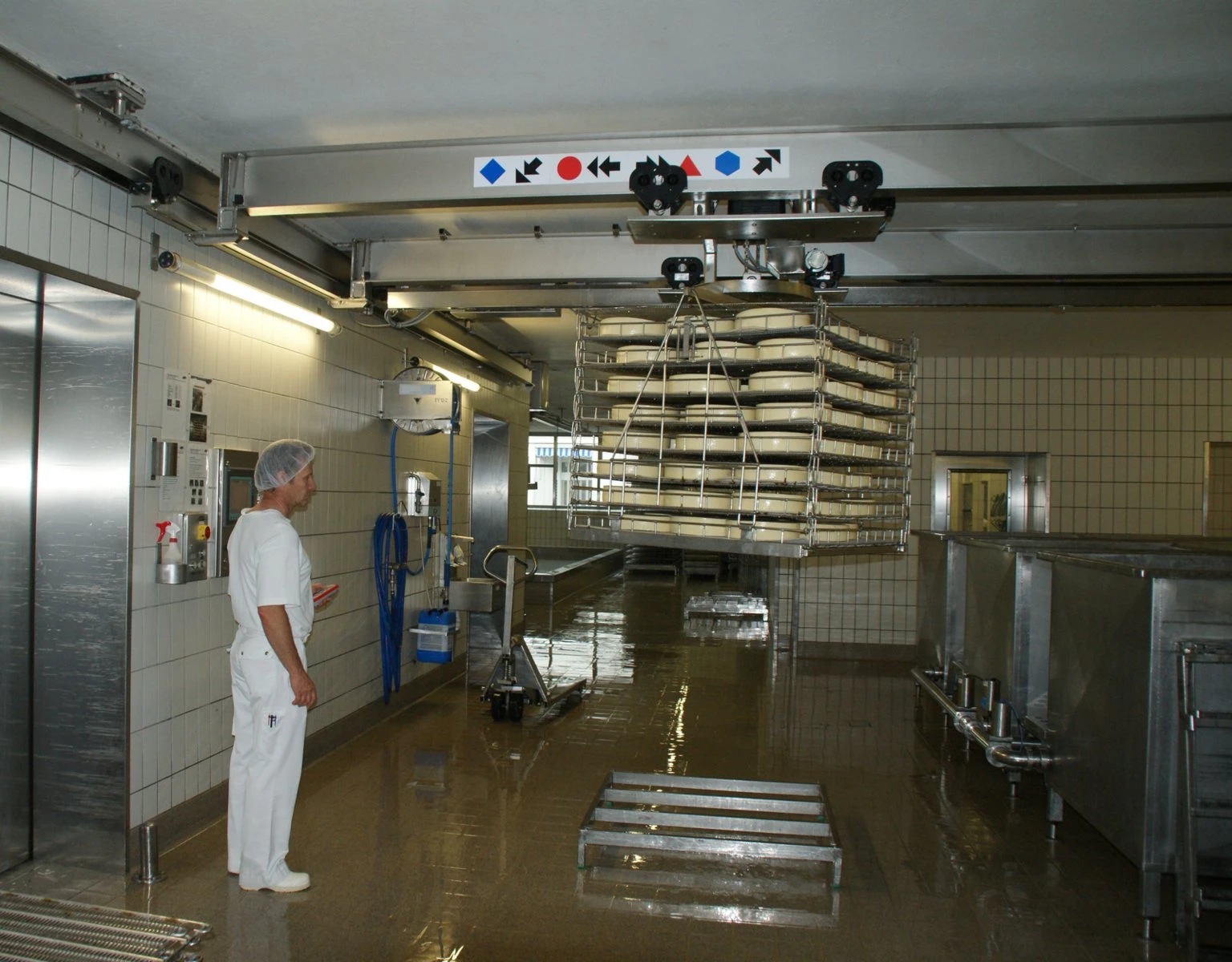

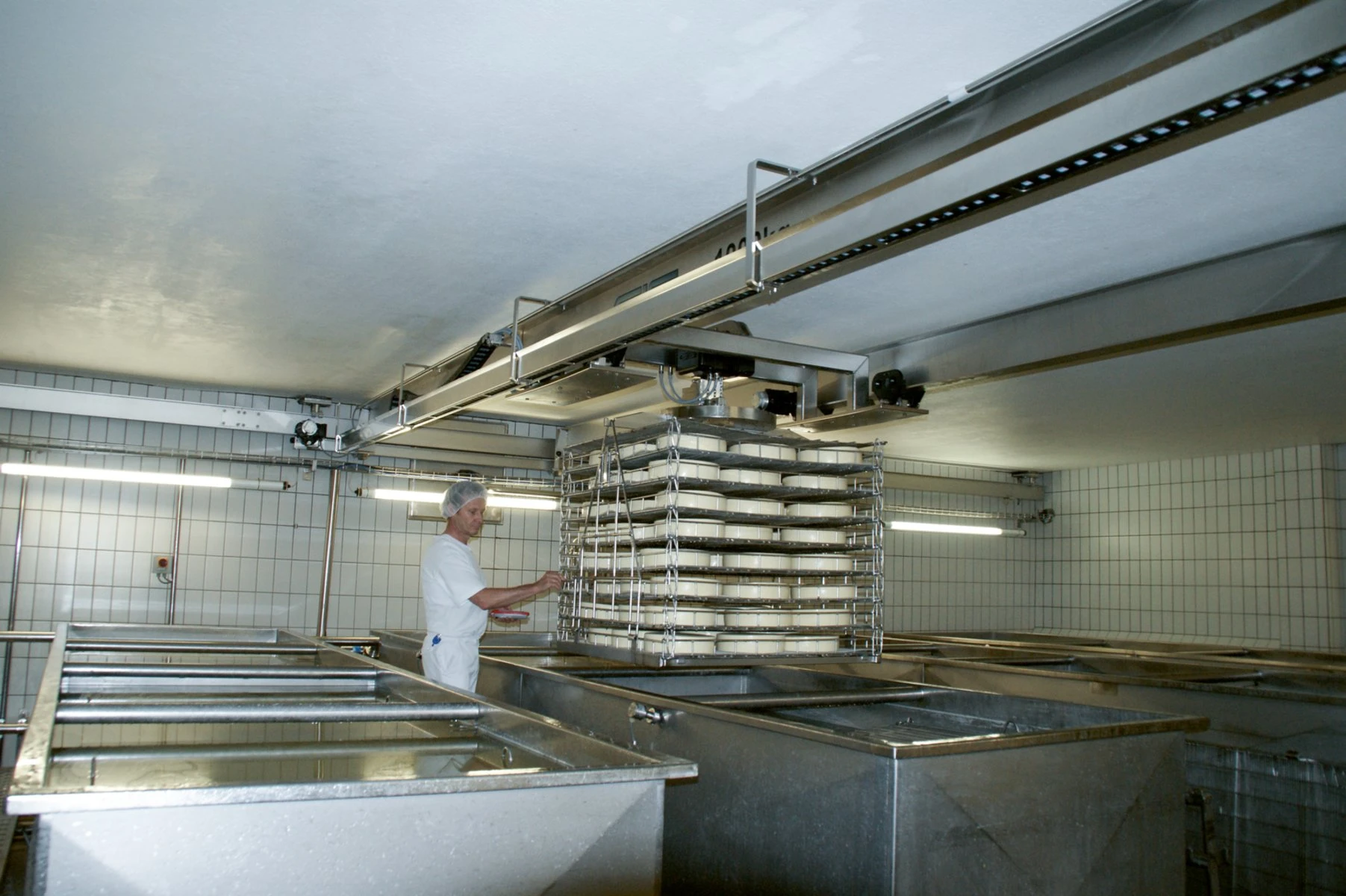

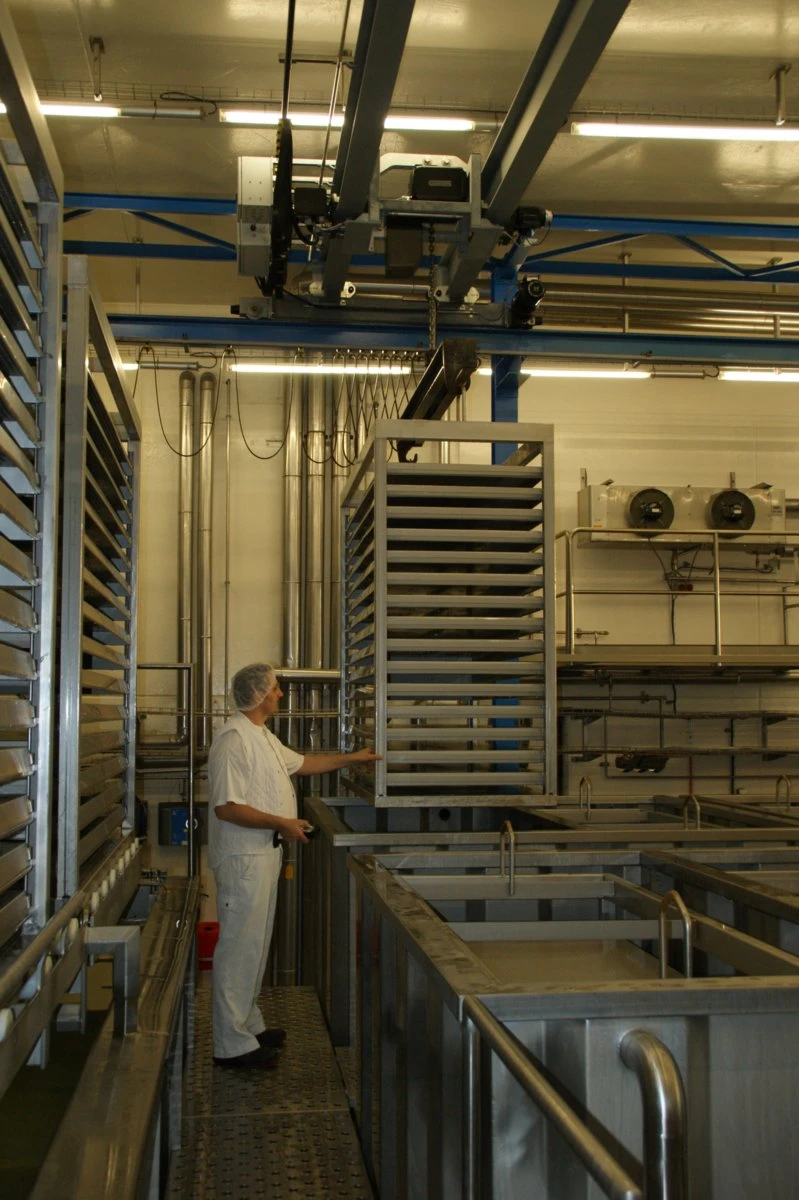

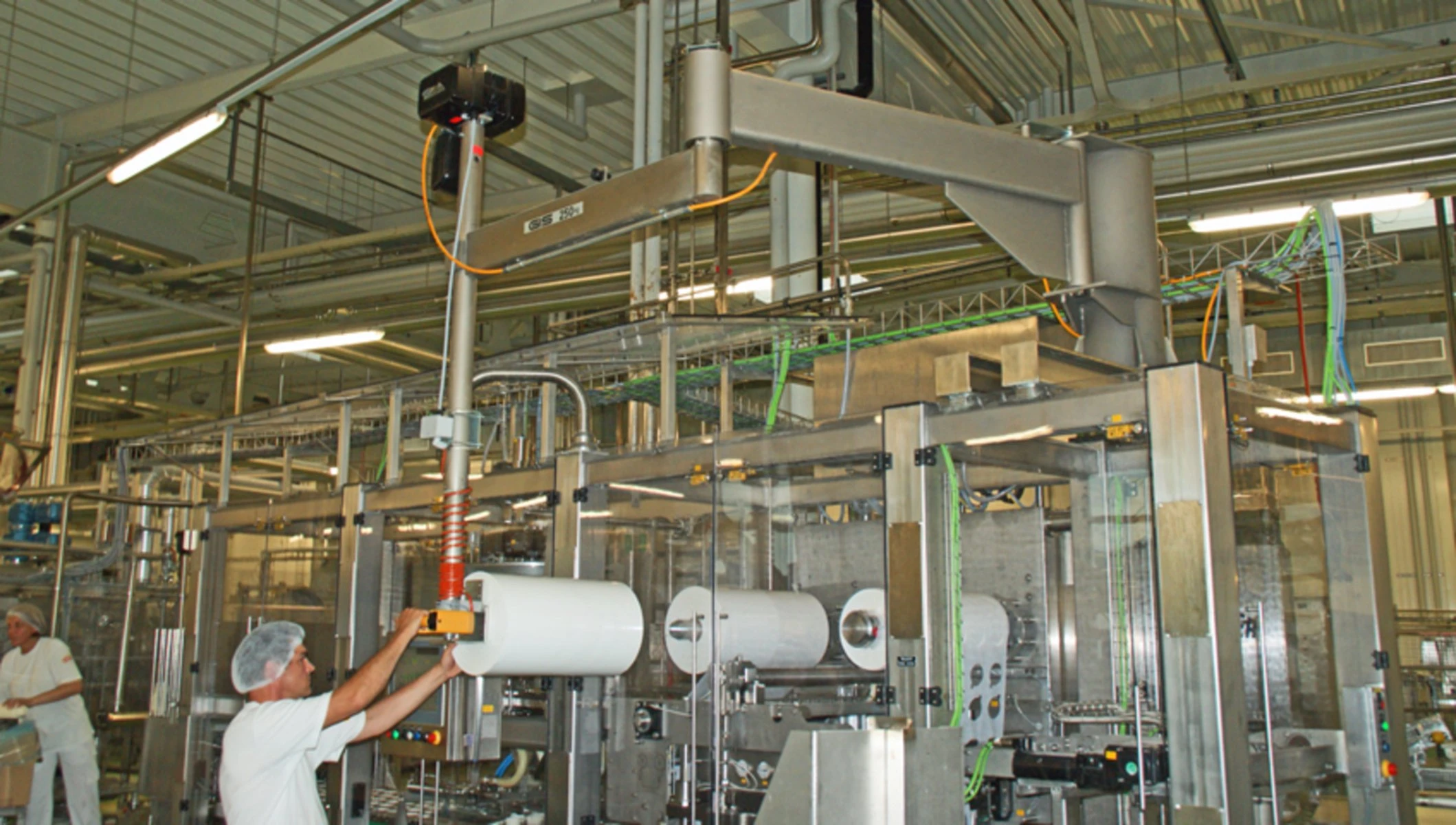

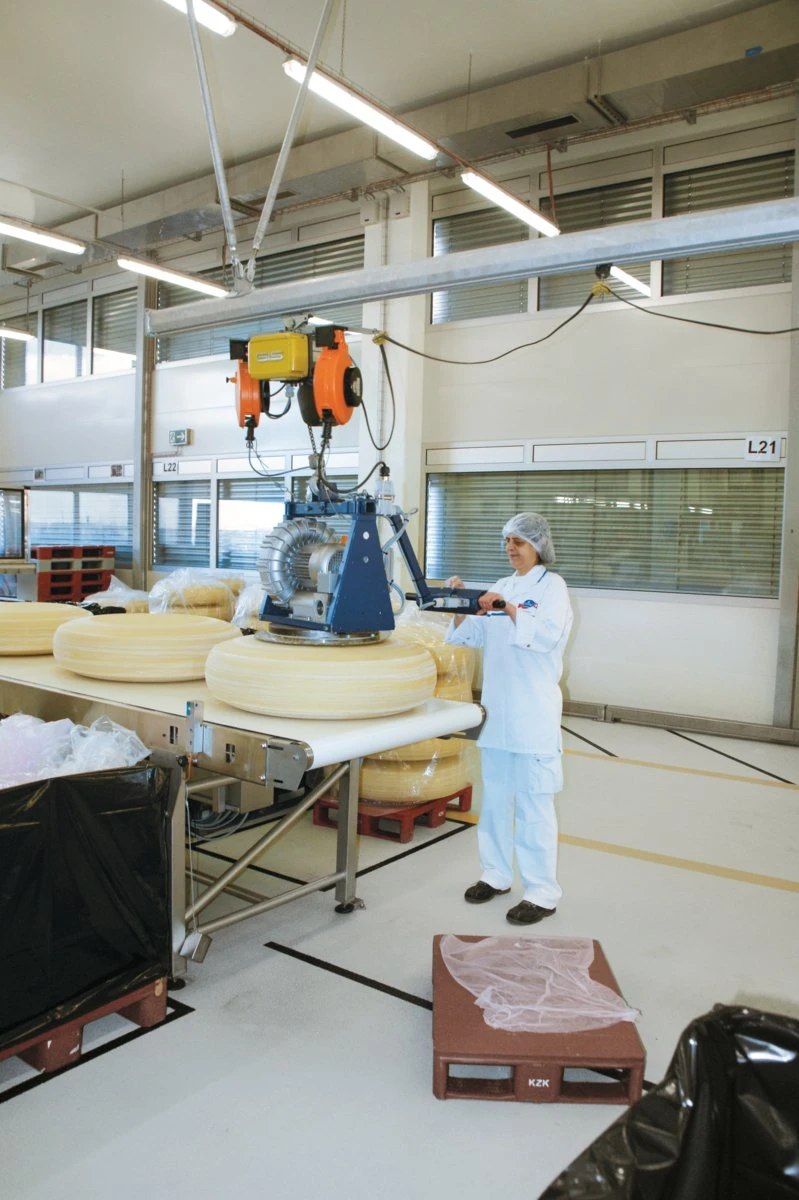

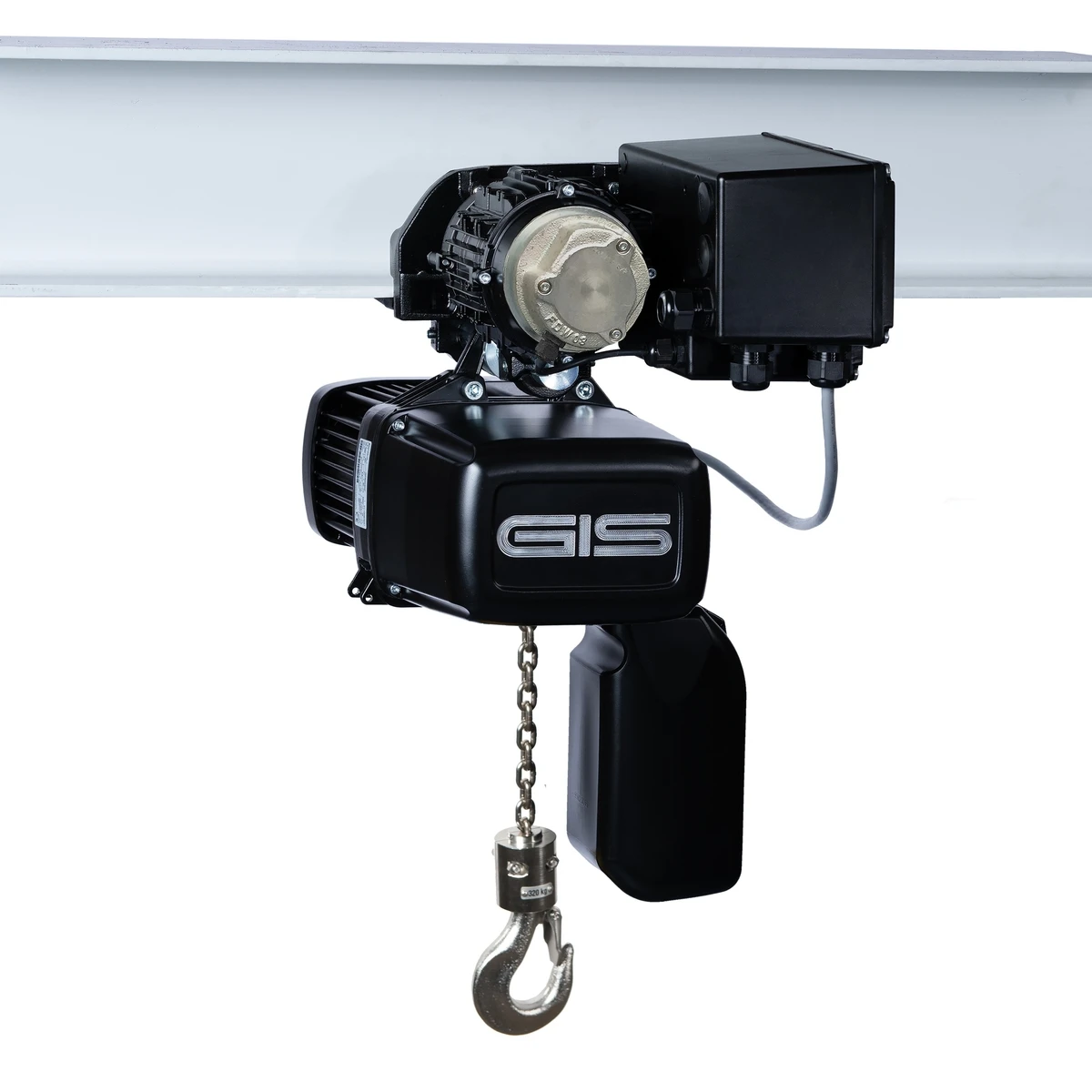

GIS GPR este versiunea rezistentă la coroziune a consacratului palan electric cu lanț GIS GP, proiectată special pentru aplicații în care cerințele stricte de curățenie sau mediile agresive exclud utilizarea unui palan standard: producția de alimente, băuturi și produse farmaceutice, spații de curățare, instalații chimice, tratarea apelor uzate, precum și medii exterioare sau saline. Lubrifianții respectă cerințele NSF H1 pentru contactul alimentar accidental.

Caracteristici principale

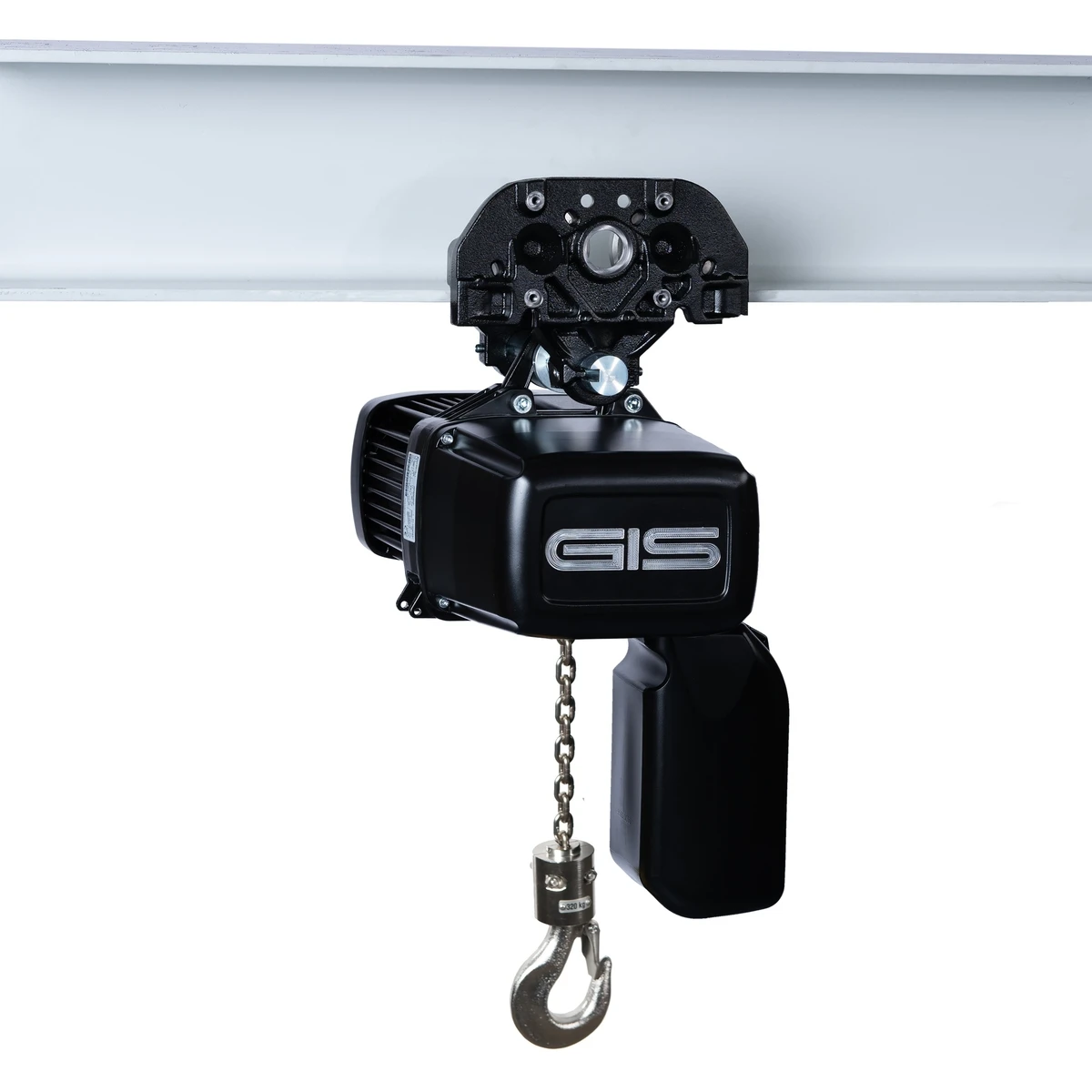

Toate componentele de pe traseul sarcinii sunt executate într-o variantă rezistentă la coroziune: lanț de sarcină rotund din oțel inoxidabil, piesă de strângere, muflă inferioară, ghidaj de lanț, cârlig de sarcină, suspensie cu cârlig sau șurub cu ochi și șuruburi

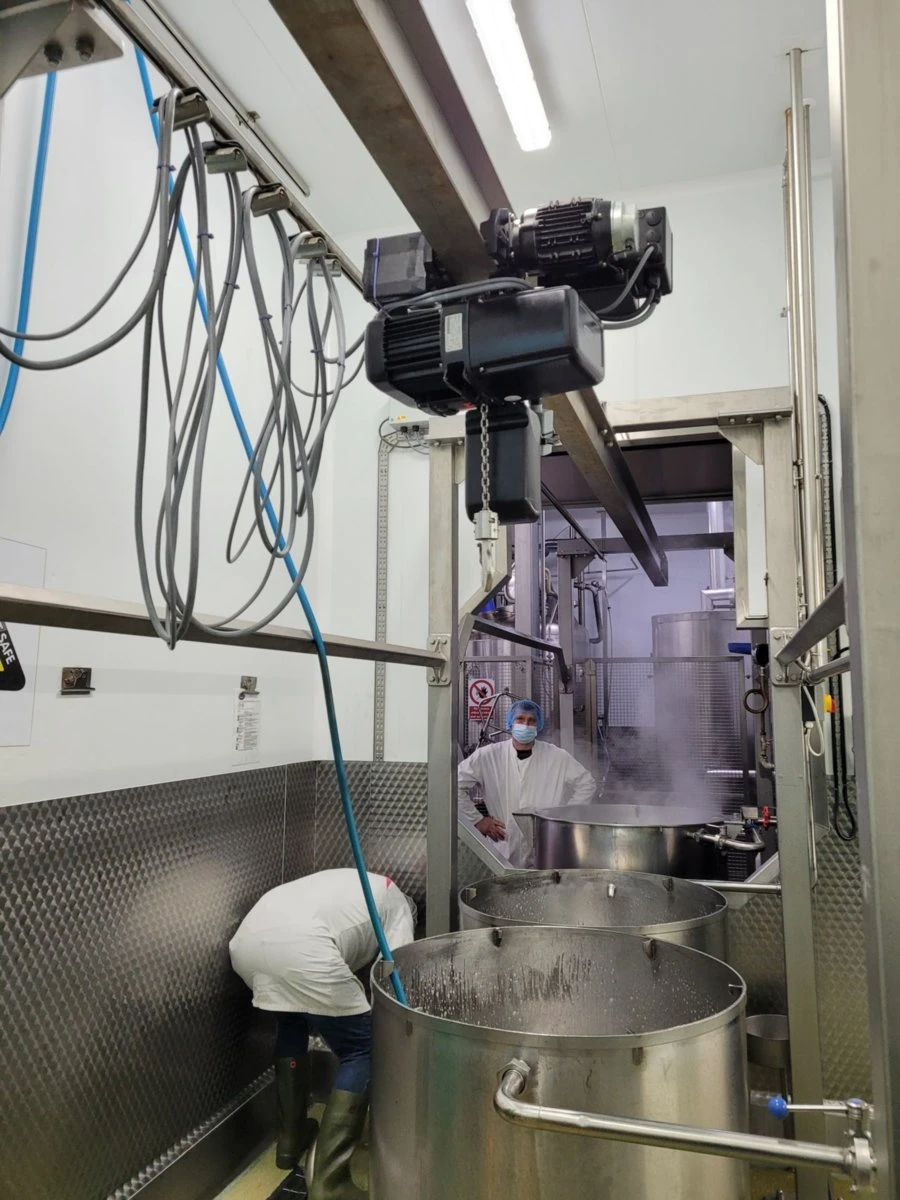

Carcasă din aluminiu și opritor de capăt cu acoperire prin cataforeză KTL — rezistente la apă, uleiuri, alcalii slabe și acizi, fără exfolierea stratului de culoare
Unsoare pentru angrenaje compatibilă cu industria alimentară, certificată NSF H1, în echiparea standard; opțional este disponibil ulei de lubrifiere a lanțului compatibil cu industria alimentară

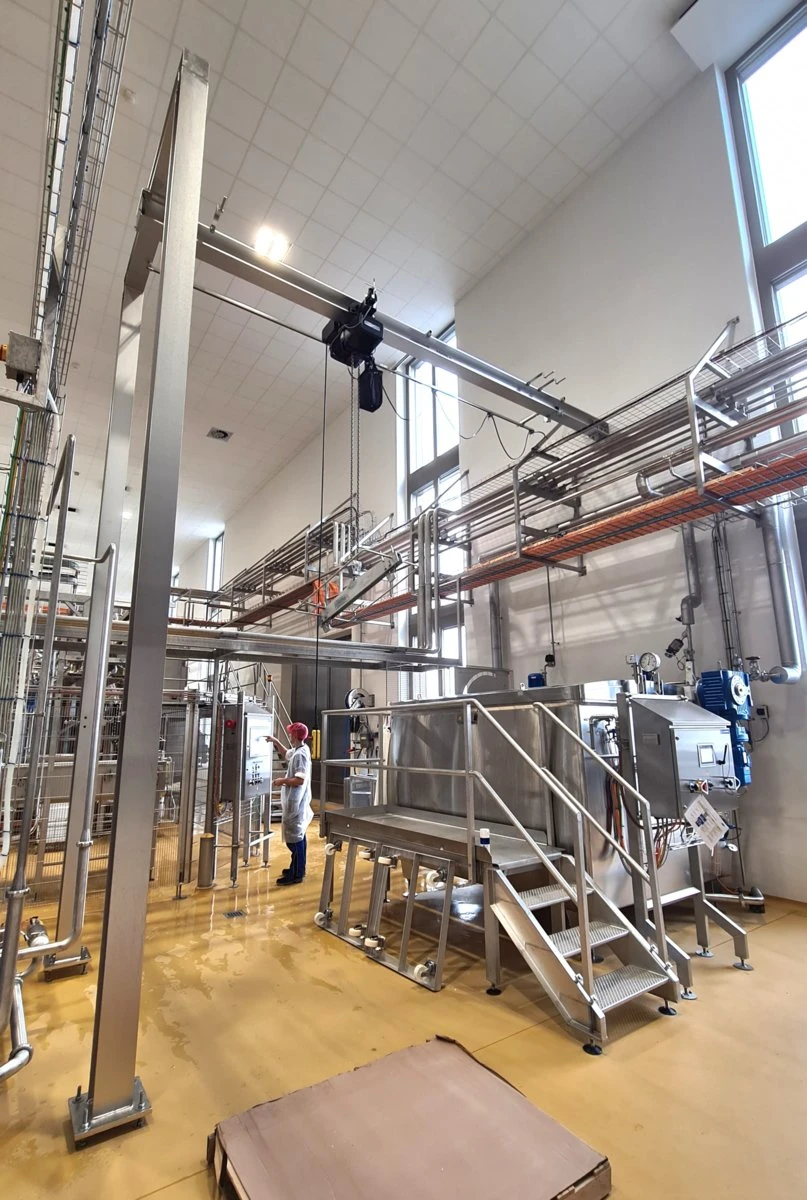

Grad de protecție IP65 și clasă de izolație F
Capacități de 125–1250 kg: GPR 500 până la 630 kg, GPR 1000 până la 1250 kg, cu 2 ramuri și clasa de funcționare A4/M4. Valorile nominale sunt reduse față de palanele cu lanț GP standard, deoarece lanțul din oțel inoxidabil prezintă valori de rezistență mai mici
Clase de funcționare A4/M4 și A5/M5 conform ISO 4301-1 / FEM; opțional este disponibilă versiunea cu pornire lină prin convertizor de frecvență (FU)
Sunt disponibile versiuni monofazate de 230 V: GPR 500 pentru toate profilurile și GPR 1000 în varianta cu viteză redusă /NL
Este disponibil un cărucior manual (GHFR) sau motorizat (GMFR), în execuție rezistentă la coroziune
Conform cu Directiva 2006/42/CE privind echipamentele tehnice

Prezentare tehnică

Model / SKU: GIS-GPR (GPR 500 / GPR 1000)
Familie de produse: Palane electrice cu lanț
Capacitate de încărcare: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Înălțime de ridicare: 3–60 m (lanțul din oțel inoxidabil este tarifat per metru)
Clasă de funcționare: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Alimentare electrică: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Grad de protecție: IP65
Cârlig de sarcină: DIN 15401, din oțel inoxidabil

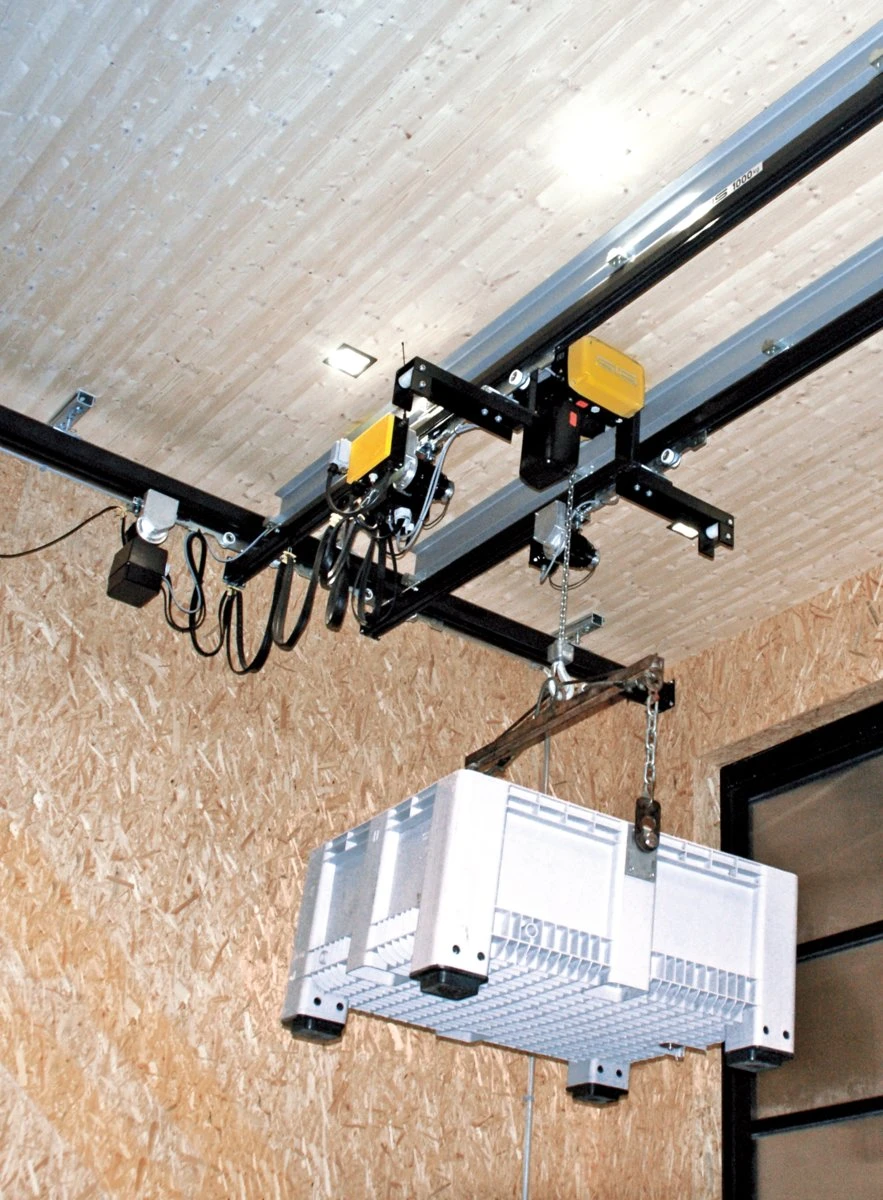

Aplicații tipice: industria alimentară și a băuturilor, industria farmaceutică, instalații chimice, tratarea apelor uzate, medii exterioare și saline

Configurați online capacitatea de încărcare, înălțimea de ridicare, clasa de funcționare, profilul de viteză, alimentarea electrică, căruciorul și opțiunile, apoi adăugați palanul în coș sau în lista de ofertare. Fiecare configurație este tarifată conform listei de prețuri GIS în vigoare.

Specificații

Model	Capacitate (clasă de funcționare)	Viteză de ridicare la 50 Hz	Masă proprie (ridicare de 3 m)
GPR 500 — 1 ramură	320 kg la M4 / 250 kg la M5	8 m/min (N)	26 kg
GPR 500 — 2 ramuri	630 kg la M4 / 500 kg la M5	4 m/min (N)	28 kg
GPR 1000 — 1 ramură	630 kg la M4 / 500 kg la M5	8 m/min (N)	56 kg
GPR 1000 — 2 ramuri	1250 kg la M4 / 1000 kg la M5	4 m/min (N)	59 kg

Lanț: lanț rotund din oțel inoxidabil conform FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). Profilurile NL reduc viteza la jumătate, NF adaugă un motor cu două viteze de 8/2 (4/1), iar SF este profilul rapid de 16/4 m/min, disponibil pentru GPR 500 cu capacitate redusă. Versiuni monofazate de 230 V: GPR 500 (N/NL), GPR 1000 (numai NL). Valorile capacității sunt conforme cu fișele tehnice 9511.9205.5 / 9515.9205.5.

Caracteristici

Capacitate de încărcare	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Înălțime de ridicare	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Clasă de funcționare (ISO/FEM)	A4/M4, A5/M5
Clasă de protecție	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
