Macara pivotantă de perete (ZDSK), 50–1 000 kg, braț de 2–8 m
De la882,00 EUR
Înapoi la catalog
Macarale pivotante de perete
Macarale pivotante montate pe perete, care eliberează spațiul de la nivelul pardoselii, cu capacități de 50-2000 kg și lungimi ale brațului de până la 8 m, pentru deservirea posturilor individuale de lucru.
Macara pivotantă de perete din aluminiu (AZDS), 63-2000 kg, 2-8 m
De la1.536,00 EUR
Macara pivotantă de perete (ZDS), 150–2000 kg, 2–8 m
De la682,00 EUR

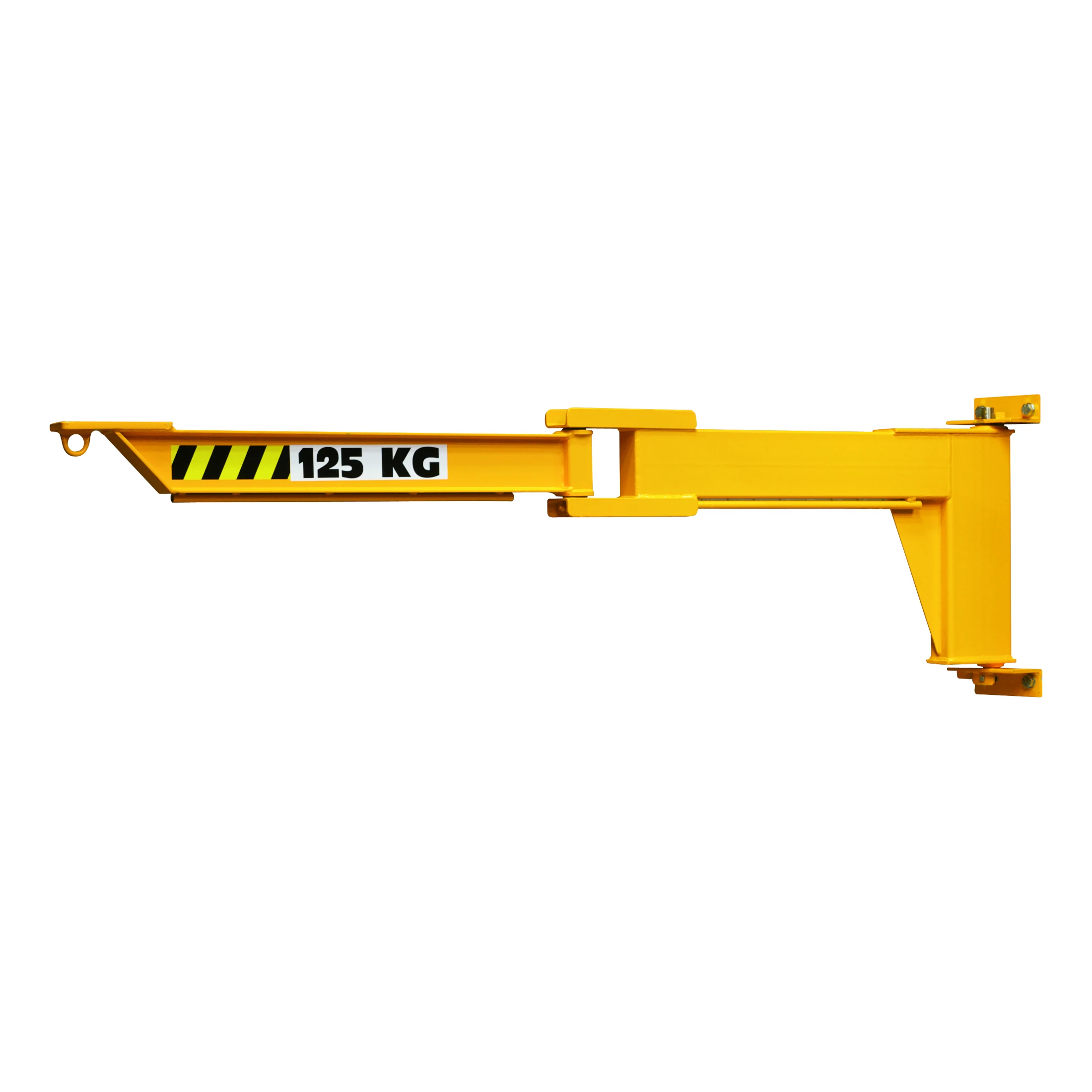

Macara pivotantă de perete articulată (ZZD), 125–500 kg, 2–5 m
De la2.129,00 EUR
Macara pivotantă ușoară de perete (LZDS), 50–100 kg, 2–5 m
De la859,00 EUR
Cum să alegeți
Pentru ce se utilizează
- Macara pivotantă fixată cu șuruburi pe un perete sau pe o coloană, economisind spațiu la nivelul pardoselii.
- Posturi de lucru amplasate de-a lungul unui perete, deservirea utilajelor.
Verificați înainte de alegere
- Rezistența peretelui/coloanei la momentul încovoietor
- Raza de acțiune și domeniul de pivotare (de obicei 180°)
- Capacitatea cu palanul inclus
Nu este adecvat pentru
- Poziții independente în hală — utilizați o macara pivotantă pe coloană
Ce vă vom întreba înainte de a vă recomanda un model
Macara pivotantă de perete Produs pentru proiect — configurația finală este confirmată de echipa noastră tehnică înainte de comandă.
- Greutatea sarcinii, inclusiv palanul, căruciorul și accesoriile; care este cea mai grea sarcină de ridicat? Capacitatea macaralei trebuie să acopere palanul + căruciorul + sarcina. Nu dimensionați numai pe baza CMU.
- Care sunt deschiderea, înălțimea de montare, înălțimea necesară a cârligului și unghiul de pivotare (de obicei 180°)? Geometria zonei de lucru.
- Perete sau coloană: care sunt materialul, geometria, armarea și instalațiile existente? Poate structura să preia momentul încovoietor? Capacitatea portantă a peretelui/coloanei nu trebuie presupusă niciodată.
- Care sunt înălțimea necesară a cârligului și înălțimea halei / obstacolele existente (corpuri de iluminat, conducte, uși, sprinklere)? Înălțimea cârligului = înălțimea liberă − macara − cărucior − înălțimea constructivă a palanului − cârlig.
- Cicluri pe oră, ore pe zi; rotire/deplasare manuală sau motorizată? Sarcinile grele sau manipulate frecvent sunt dificil de rotit manual; regimul de funcționare determină clasa palanului.
Greșeli frecvente de evitat
- Capacitatea peretelui/coloanei nu trebuie presupusă — este necesară verificarea structurală a structurii portante și a forțelor de reacțiune.
Este util să aveți la îndemână: Fotografii și măsurători ale peretelui/coloanei · Planul halei · Masa/dimensiunile sarcinii · Zona de lucru
Macara pivotantă articulată de perete Produs pentru proiect — configurația finală este confirmată de echipa noastră tehnică înainte de comandă.
- Greutatea sarcinii, inclusiv palanul, căruciorul de translație și accesoriile; cea mai grea sarcină ridicată? Capacitatea macaralei trebuie să includă palanul + căruciorul de translație + sarcina. Nu dimensionați exclusiv pe baza CMU.
- Raza totală de acțiune, lungimile segmentelor, zona de lucru, înălțimea de montare, traseul în jurul obstacolelor?
- Date structurale privind peretele/coloana? Moment încovoietor exercitat asupra peretelui.
- Înălțimea necesară a cârligului și înălțimea halei/obstacole (corpuri de iluminat, conducte, uși, sprinklere)? Înălțimea cârligului = înălțimea liberă − macara − cărucior de translație − gabaritul vertical al palanului − cârlig.
- Cicluri pe oră, ore pe zi; rotire/deplasare manuală sau motorizată? Sarcinile grele sau manipulate frecvent sunt dificil de rotit manual; regimul de funcționare determină clasa palanului.
Greșeli frecvente de evitat
- Pe lângă statica peretelui, verificați posibilele coliziuni ale articulațiilor și zonele în care sarcina poate lovi un utilaj sau peretele.
Este util să aveți la îndemână: Vedere în plan și vedere laterală · Fotografii ale suportului · Înălțimile obstacolelor · Masa/centrul de greutate
Suport pivotant de perete pentru tambur / furtun / cablu Selecție standard — parametrii de mai sus sunt suficienți pentru alegerea modelului potrivit.
- Masa tamburului/echipamentului; raza de acțiune necesară; variantă pe coloană sau de perete; înălțimea de montare; zona de lucru? Dimensionat pentru un tambur/furtun, nu pentru o sarcină de ridicat.
Greșeli frecvente de evitat
- Nu îl considerați o macara pentru ridicarea sarcinilor; verificați utilizarea declarată și forțele admisibile.
Este util să aveți la îndemână: Masa/dimensiunile tamburului · Fotografie a amplasamentului · Raza de acțiune necesară · Traseul de pozare
Cum se alege o macara pivotantă de perete
O macara pivotantă montată pe perete deservește un post de lucru fără a ocupa spațiu la nivelul pardoselii: consola se fixează cu șuruburi pe un perete portant sau pe un stâlp al clădirii, iar brațul pivotează la aproximativ 180° deasupra zonei de lucru. Alegerea depinde de capacitatea de încărcare, lungimea brațului și sarcinile pe care le poate prelua structura peretelui. Gama standard acoperă capacități de la 50 la 2000 kg, cu lungimi ale brațului de 2–8 m: ZDS, ca model standard, ZDSK furnizată cu cărucior de translație și NZD cu profil redus, care oferă capacități de până la 4000 kg și este adecvată pentru hale cu înălțime disponibilă limitată.
AZDS din aluminiu menține brațul ușor, pentru o pivotare manuală facilă la capacități de până la 2000 kg. Pentru lucrul în jurul obstacolelor, modelele articulate — ZZD și SZZD autoportantă — permit aducerea cârligului în spatele utilajelor și prin goluri de trecere. Posturile pentru sarcini ușoare sunt deservite de LZDS (50–100 kg), iar manipularea cablurilor sau furtunurilor este asigurată de versiunile ZDAP cu suport pentru tambur.
Ca orice macara cu braț pivotant, o macara pivotantă de perete se completează cu un palan — de regulă, un palan electric cu lanț montat pe un cărucior de translație prin împingere sau motorizat ori un palan manual cu lanț pentru ridicări ocazionale. Dacă la postul de lucru nu este disponibil un perete sau un stâlp adecvat, alternativa este o macara pivotantă pe coloană, montată în pardoseală. Contactați-ne și comunicați-ne sarcina și raza de acțiune, împreună cu o fotografie sau o schiță a punctului de montaj, iar noi vom verifica sarcinile transmise peretelui și vom configura postul complet.
Întrebări frecvente
Ce capacitate și rază de acțiune oferă macaralele pivotante de perete?
Gama standard acoperă capacități de la 50 la 2000 kg, cu lungimi ale brațului de la 2 la 8 m; seria NZD cu profil redus extinde capacitatea până la 4000 kg. Alegeți capacitatea în funcție de cea mai grea sarcină manipulată, iar lungimea brațului în funcție de cel mai îndepărtat punct de-a lungul peretelui la care trebuie să ajungă cârligul.
Ce solicitări trebuie să suporte peretele sau coloana de montaj?
Consola de fixare transmite forțe semnificative structurii (o forță de smulgere la punctul superior de fixare și o forță de compresiune la partea inferioară), iar acestea cresc odată cu capacitatea și lungimea brațului. Valorile pentru fiecare model și configurație sunt indicate în documentația aferentă, iar înainte de instalare este necesară verificarea structurală a peretelui sau a coloanei. Trimiteți-ne o fotografie sau un desen al punctului de montaj, iar noi îl vom verifica împreună cu dumneavoastră.
Macara pivotantă de perete sau macara pivotantă pe coloană — pe care să o aleg?
Dacă la postul de lucru este disponibil un perete portant sau o coloană a clădirii, o macara pivotantă de perete este, de regulă, opțiunea mai economică și menține pardoseala complet liberă. Dacă nu există o structură adecvată sau dacă macaraua trebuie să se rotească la mai mult de ~180°, alegeți o macara pivotantă pe coloană, montată pe pardoseală.
Ce palan ar trebui să montez pe o macara pivotantă de perete?
În mod obișnuit, se utilizează un palan electric cu lanț adaptat capacității nominale a macaralei, montat pe un cărucior de translație prin împingere sau pe un cărucior de translație motorizat; posturile utilizate ocazional pot fi echipate cu un palan manual cu lanț. Macaraua, palanul și căruciorul pot fi configurate și livrate împreună, ca un post complet, gata de instalare.
Cât de rapid poate fi livrată o macara pivotantă de perete?
Macaralele pivotante de perete sunt fabricate la comandă, în configurația selectată de dumneavoastră (capacitate, lungimea brațului, palan și cărucior de translație). Solicitați o ofertă pe pagina produsului, iar noi vă vom confirma termenul actual de fabricație, costul livrării și opțiunile de instalare disponibile pentru locația dumneavoastră.
