Palan electric cu lanț GIS GPH Handy cu mâner de comandă, 100–500 kg

Name: Palan electric cu lanț GIS GPH Handy cu mâner de comandă, 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

SKU de bază: GIS-GPH | Piață: RO | Setări regionale: ro

Preț Configurați mai jos dispozitivul de ridicare — prețul, greutatea și costul livrării se actualizează în timp real pe măsură ce selectați opțiunile.

Broșură Broșură Chestionar Instrucțiuni de utilizare Declarație CE Colector de lanț Desen GPMH250 Desen GPH500 Piese de schimb

Categorii: Palane electrice cu lanț

Etichete: Palane electrice, Macarale de atelier

Prețuri în funcție de volum — economisiți până la 12% Reducerea este calculată automat la subtotalul coșului.

Cantitate	Discount
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% promoție pentru pachet atunci când această comandă combină articole din cel puțin două categorii de produse (de ex. un palan + o macara cu braț pivotant). Împreună cu prețurile în funcție de volum, economiile totale pot ajunge la 15%.

Configurați dispozitivul de ridicare

Selectați capacitatea, deschiderea și opțiunile. Prețul, greutatea și costul transportului se actualizează în timp real.

Pasul 0 — obligatoriu

Cum veți utiliza acest palan?

Selectați varianta care corespunde cel mai bine. Fiecare clasă de funcționare are propriul domeniu de capacitate: cu cât utilizarea este mai intensă, cu atât sarcina nominală este mai mică. Selectarea unei clase inferioare utilizării reale anulează garanția producătorului și implică riscul defectării motorului. Dacă nu sunteți sigur, selectați cea mai intensă clasă de utilizare preconizată — aceasta corespunde palanului de care aveți efectiv nevoie.

1 Capacitate de ridicare — kg

2 Înălțime de ridicare (model) — m

3 Alimentare electrică

Palanele Handy sunt fabricate exclusiv pentru rețele trifazate — 3 × 400 V este standardul pentru ateliere. Versiunile monofazate nu sunt incluse în catalog.

4 Viteză de ridicare

Varianta NF cu două viteze (8/2 m/min) este configurația standard Handy — treapta lentă permite poziționarea precisă. SF dublează viteza la 16/4 m/min, la jumătate din capacitatea nominală. GPH 500 (4 m) este disponibil și în versiunea N cu o singură viteză sau în versiunea lentă NL.

5 Prinderea sarcinii

Dispozitivele Handy de suspendare a sarcinii se montează pe mâner, pentru fixarea rapidă a sarcinilor. Conectorul cu șurub filetat M12 permite montarea dispozitivelor personalizate de suspendare a sarcinii.

6 Întrerupător pentru lanț destins

Oprește palanul dacă lanțul devine detensionat (sarcina este așezată sau suportul cedează). Disponibil în catalog pentru GPH 500.

7 Protecție termică

Termostatul Klixon protejează motorul palanului împotriva supraîncălzirii în timpul ciclurilor intensive cu ghidare manuală. Disponibil în catalog pentru GPH 500 (cadru GP 250/500).

8 Contor de date de funcționare

Înregistrează orele de funcționare, ciclurile și suprasarcinile pentru planificarea întreținerii. Disponibil în catalog pentru GPH 500 (cadru GP 250/500).

Configurare —

Preț net —

Cantitate

Prețuri de volum — economisiți până la 12 %

Cantitate	Discount

Promoție de pachet: beneficiați de un discount suplimentar de 3 % atunci când această comandă combină articole din cel puțin două categorii de produse (de exemplu, un palan + o macara cu braț pivotant).

Defalcarea prețului

Total net (fără TVA)	—

Greutate estimată —
Termen de livrare —
Nivelul kitului de montaj —
Înălțime totală —

Estimare cost de transport

Țara de livrare

—

Introduceți mai sus țara de livrare pentru a vedea o estimare orientativă a costului de transport.

Aveți nevoie de o ofertă personalizată?

Trimiteți-ne cerințele dumneavoastră prin formularul de solicitare a unei oferte — acest produs va fi precompletat și veți putea adăuga mai multe articole într-o singură solicitare.

Solicitați o ofertă

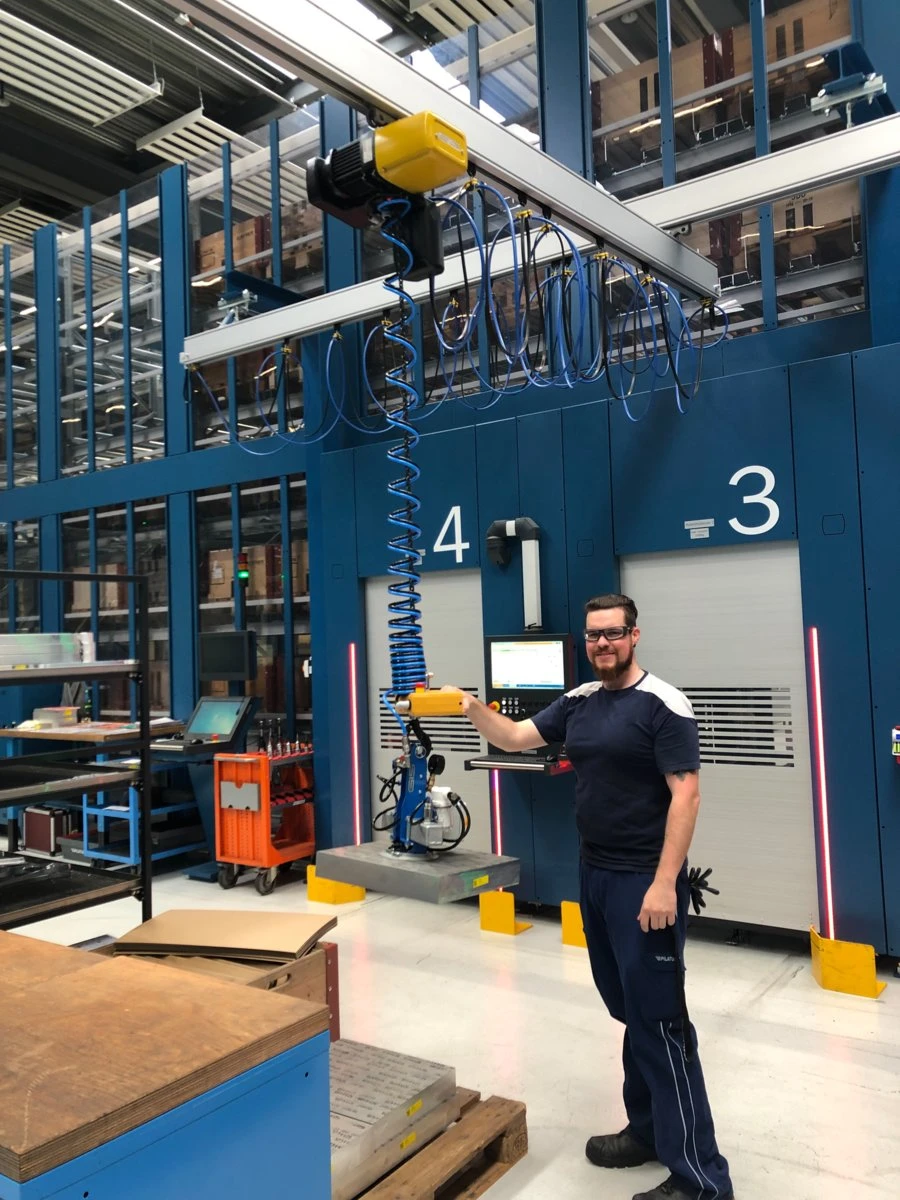

Modelele GIS Handy GPMH 250 și GPH 500 au mânerul de comandă montat direct pe ramura portantă a lanțului. Operatorul ghidează sarcina transportată și acționează palanul cu o singură mână, soluția fiind ideală pentru manipularea rapidă și precisă la postul de lucru. Deoarece mânerul este amplasat la capătul lanțului, nu este necesar un sistem suplimentar de reducere a solicitării, iar lanțul poate fi ghidat cu precizie.

Caracteristici principale

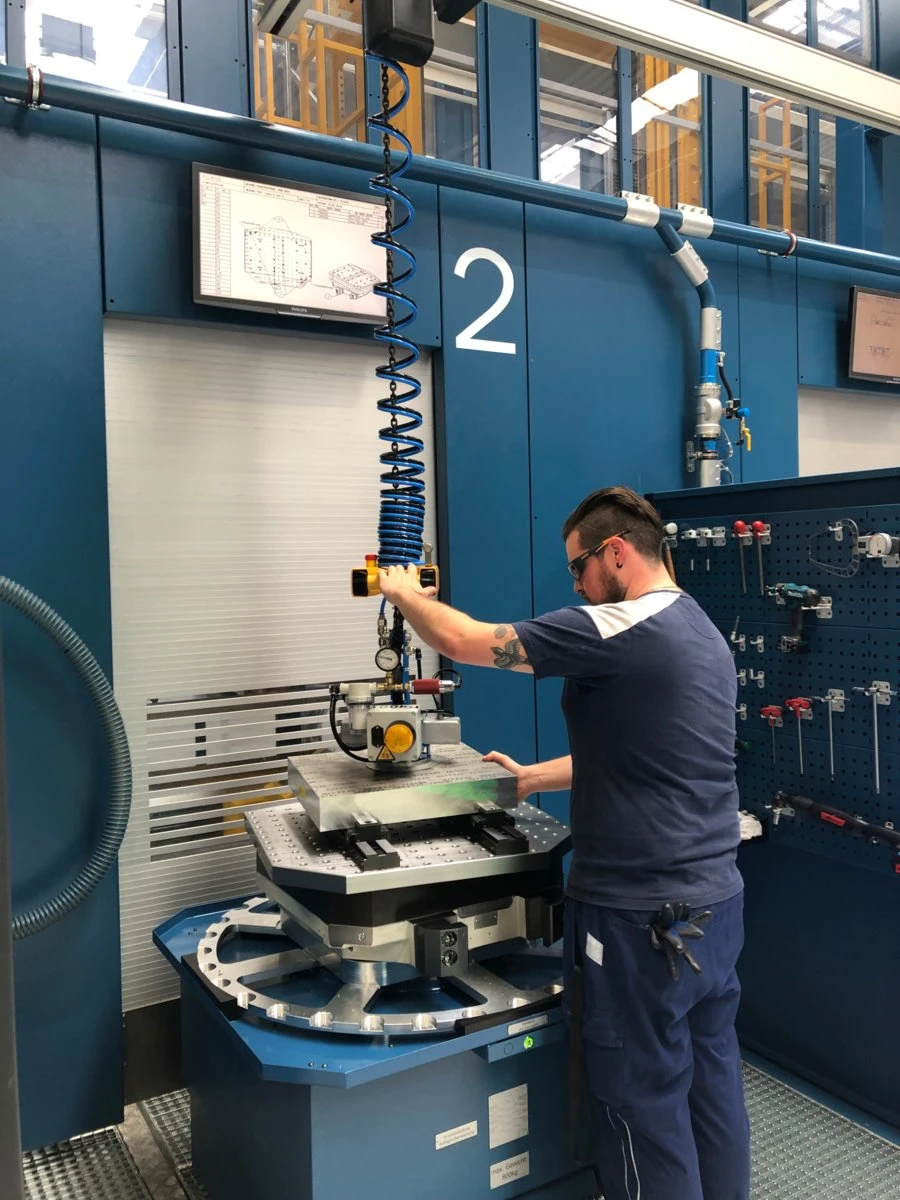

Mâner de comandă fixat la capătul lanțului: operatorul ghidează sarcina și controlează ridicarea cu O SINGURĂ mână; nu sunt necesare o cutie de comandă suspendată sau un cablu de comandă
Adecvat operatorilor dreptaci și stângaci; manșonul de comandă revine întotdeauna în poziția inițială

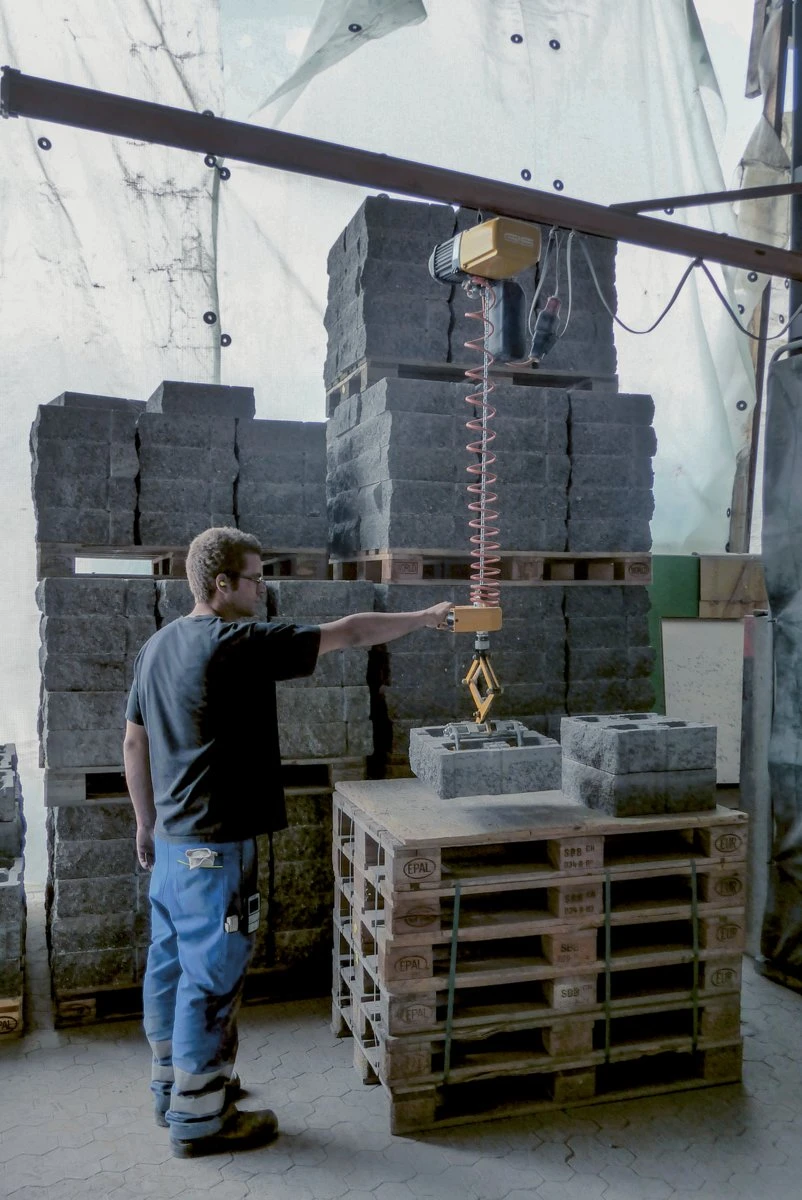

GPMH 250: bazat pe minipalanul GPM 250, cu o capacitate de până la 250 kg, înălțime de ridicare standard de 3 m și o masă proprie de numai 19 kg

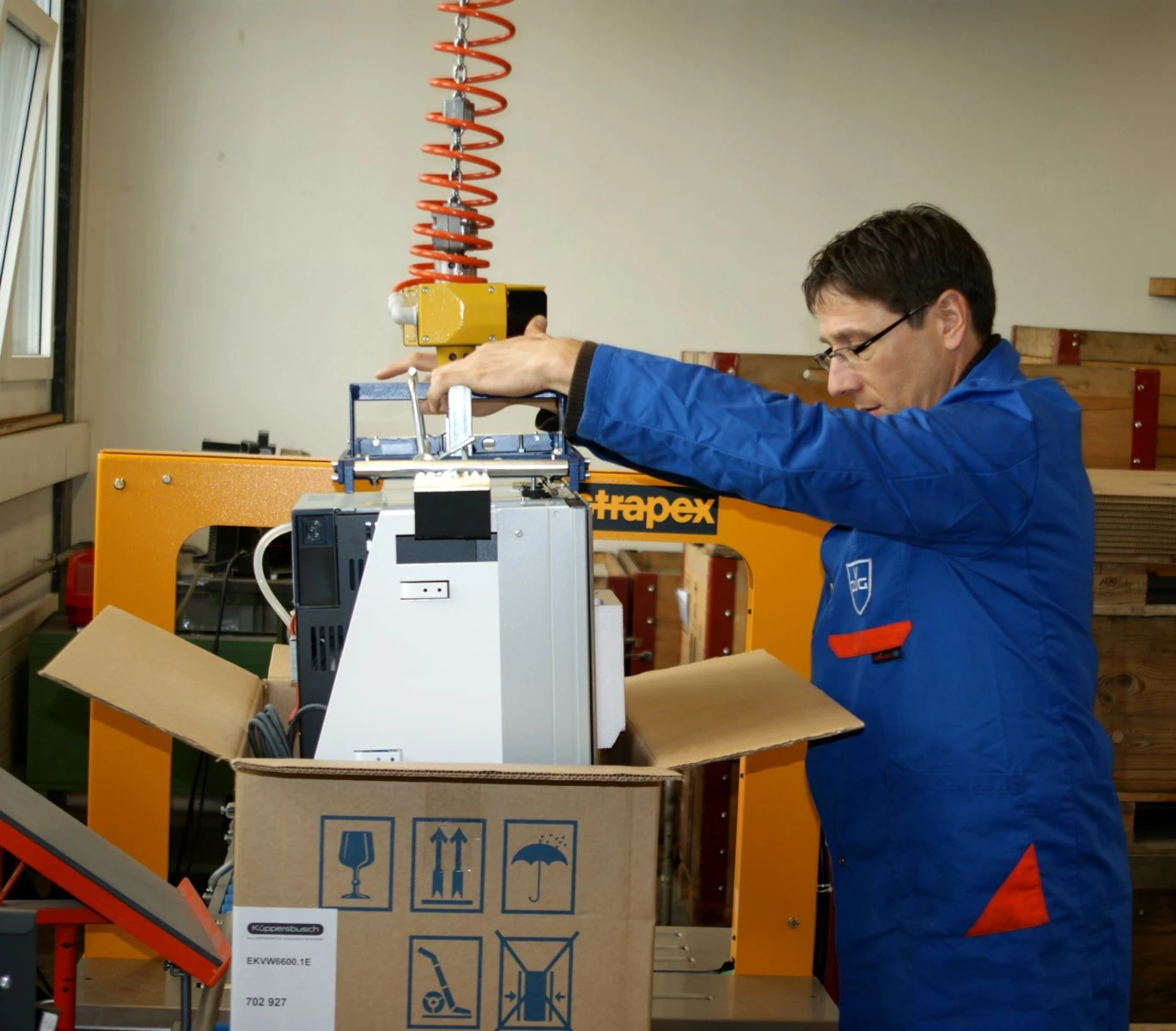

GPH 500: bazat pe GP 500, cu o capacitate de până la 500 kg, înălțime de ridicare standard de 4 m, masă proprie de 25 kg și clasificare până la clasa de utilizare A7/M7, pentru funcționare în 3 schimburi
Profile de viteză: NF cu două viteze, 8/2 m/min, în configurația standard, sau SF rapid, 16/4 m/min, la jumătate din capacitate; GPH 500 este disponibil și cu o singură viteză N de 8 m/min sau în versiunea lentă NL de 4 m/min
Fixarea rapidă a sarcinii: cârlig de sarcină fix, cârlig de sarcină rotativ pentru GPH 500 sau conector cu bolț filetat M12 pentru dispozitive de suspendare a sarcinii personalizate
Comutator opțional pentru detectarea slăbirii lanțului la GPH 500, care oprește palanul dacă lanțul se destinde
Grad de protecție IP65, clasă de izolație F, cârlig de sarcină conform DIN 15401 și alimentare trifazată 3 × 400 V / 3 × 230 V
Versiunile GPH 500 cu pornire lină prin convertizor de frecvență (FU) și modelul telescopic Handy GPHT 500 pentru sarcini excentrice sunt disponibile la cerere
Conform Directivei 2006/42/CE privind echipamentele tehnice

Prezentare tehnică

Model / SKU: GIS-GPH (GPMH 250 / GPH 500)
Familie de produse: Palane electrice cu lanț
Capacitate de încărcare: 100–500 kg
Înălțime de ridicare: 3 m pentru GPMH 250 / 4 m pentru GPH 500, stabilită de kitul Handy
Viteză de ridicare: 8/2 m/min (NF) sau 16/4 m/min (SF); pentru GPH 500 sunt disponibile și 8 m/min (N) sau 4 m/min (NL)
Clasă de utilizare: A5/M5–A6/M6 pentru GPMH 250 și până la A7/M7 pentru GPH 500
Alimentare electrică: 3 × 400 V / 3 × 230 V, 50 Hz
Grad de protecție: IP65
Utilizări tipice: posturi de asamblare, alimentarea utilajelor, linii de ambalare și poziționarea precisă a pieselor cu o singură mână

Specificații

Model	Capacitate (clasă de utilizare)	Viteză de ridicare la 50 Hz	Înălțime de ridicare	Masă proprie
GPMH 250/1NF3	250 kg la M5 / 200 kg la M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg la M5 / 100 kg la M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg la M5 / 320 kg la M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg la M5 / 320 kg la M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg la M5 / 160 kg la M7	16/4 m/min	4 m	25 kg

O singură ramură de lanț; exclusiv alimentare trifazată. Înălțimea de ridicare este stabilită de kitul Handy, cu mânerul amplasat la capătul lanțului. Dispozitive de prindere a sarcinii: cârlig fix, cârlig rotativ pentru GPH 500 și bolțuri filetate M12, conector 9210.4009.4. Versiunile GPH 500 FU cu pornire lină și modelul telescopic GPHT 500 pentru sarcini excentrice, cu un moment maxim de 150 Nm, sunt disponibile la cerere. Valorile sunt conforme fișelor tehnice 9500.9211.5 / 9511.9206.5 și manualului pentru modele speciale 9500.9004.1.

Configurați online capacitatea, înălțimea de ridicare aferentă modelului, clasa de utilizare, profilul de viteză și dispozitivul de prindere a sarcinii, apoi adăugați palanul în coș sau în lista de ofertare. Fiecare configurație este evaluată pe baza listei de prețuri GIS în vigoare.

Caracteristici

Capacitate de încărcare	100–500 kg
Înălțime de ridicare	3 m (GPMH 250), 4 m (GPH 500)
Viteză de ridicare	până la 16/4 m/min (SF)
Clasă de funcționare (ISO/FEM)	M5–M7 (A5–A7)
Clasă de protecție	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
