Palan electric cu lanț GIS GPFU cu convertizor de frecvență, 100–2500 kg

Name: Palan electric cu lanț GIS GPFU cu convertizor de frecvență, 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU de bază: GIS-GPFU | Piață: RO | Setări regionale: ro

Preț Configurați mai jos dispozitivul de ridicare — prețul, greutatea și costul livrării se actualizează în timp real pe măsură ce selectați opțiunile.

Broșură Broșură Chestionar Instrucțiuni de utilizare Declarație CE Desen GPFU Piese de schimb

Categorii: Palane electrice cu lanț

Etichete: Palane electrice, Macarale de atelier

Prețuri în funcție de volum — economisiți până la 12% Reducerea este calculată automat la subtotalul coșului.

Cantitate	Discount
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% promoție pentru pachet atunci când această comandă combină articole din cel puțin două categorii de produse (de ex. un palan + o macara cu braț pivotant). Împreună cu prețurile în funcție de volum, economiile totale pot ajunge la 15%.

Configurați dispozitivul de ridicare

Selectați capacitatea, deschiderea și opțiunile. Prețul, greutatea și costul transportului se actualizează în timp real.

Pasul 0 — obligatoriu

Cum veți utiliza acest palan?

Selectați varianta care corespunde cel mai bine. Fiecare clasă de funcționare are propriul domeniu de capacitate: cu cât utilizarea este mai intensă, cu atât sarcina nominală este mai mică. Selectarea unei clase inferioare utilizării reale anulează garanția producătorului și implică riscul defectării motorului. Dacă nu sunteți sigur, selectați cea mai intensă clasă de utilizare preconizată — aceasta corespunde palanului de care aveți efectiv nevoie.

1 Capacitate de ridicare — kg

2 Înălțime de ridicare — m

3 Alimentare electrică

Palanele GPFU sunt construite exclusiv pentru rețele trifazate (convertizorul de frecvență necesită o alimentare trifazată) — 3 × 400 V este standardul pentru atelier. Versiunile monofazate nu sunt disponibile cu convertizor de frecvență.

4 Viteză de ridicare

Convertizorul de frecvență integrat (15–87 Hz) asigură pornirea lină și reglarea continuă a vitezei în două trepte de la cutia de comandă suspendată standard. N atinge 9.6 m/min cu 1 ramură; NL înjumătățește vitezele pentru o poziționare mai precisă. Configurațiile cu 2 ramuri dublează capacitatea și înjumătățesc viteza. Rampele de accelerație și vitezele pot fi reglate din fabrică.

5 Cărucior de suspendare (GHF / GMF)

Cărucior de translație suspendat GIS opțional, pentru deplasarea palanului de-a lungul unei grinzi I. GHF este manual (deplasat prin împingere); GMF este motorizat. Atunci când se adaugă un cărucior de translație, palanul trebuie montat cu șurub cu ochi (regulă tehnică GIS), astfel încât opțiunea de suspendare cu cârlig nu mai este disponibilă. Prețurile pentru GMF motorizat includ cablul de conexiune GMF-GP obligatoriu (CHF 21).

6 Lățimea tălpii (lățimea grinzii)

Lățimea flanșei grinzii I / căii monorai pe care rulează căruciorul. Intervalele standard sunt livrate din fabrică fără cost suplimentar; grinzile mai late pot implica un cost suplimentar pentru șurubul de sprijin sau fixarea contragreutății. Măsurați în milimetri flanșa (talpa orizontală superioară) grinzii.

7 Suspensie

Suspendarea cu șurub cu ochi este montajul fix standard. Suspendarea cu cârlig permite mutarea palanului între cărucioare fără recablare.

8 Coș / container pentru lanț

Colectorul de lanț preia porțiunea liberă a lanțului în timpul cursei de ridicare. Plasticul este cea mai economică opțiune, sacii textili pot prelua o lungime mai mare de lanț, iar versiunile MF (cu cadru din tablă) reduc înălțimea constructivă pentru instalațiile cu gabarit redus pe înălțime.

9 Limitator de cursă cu angrenaj

Limitatorul standard cu angrenaj este inclus pentru modelele trifazate. Opritoarele duble de urgență adaugă un al doilea dispozitiv redundant de întrerupere. Limitatoarele externe sunt necesare pentru instalațiile înalte și funcționează numai cu un sac textil pentru lanț.

10 Tensiune / certificare

Tensiunile UE standard sunt incluse. Tensiunea specială acoperă bobinajele nestandard ale motorului. Execuția CSA/CUS include certificările nord-americane (numai 60 Hz).

11 Cutie de comandă / comandă suspendată

Variantele premium ale comutatorului se adaugă cutiei de comandă suspendate standard; lungimea efectivă a cablului de comandă se selectează în etapa următoare. Când este selectat un cărucior GMF motorizat, cutia de comandă suspendată are automat 4 butoane + ES (regulă tehnică GIS).

12 Lungimea cablului de comandă

Cablul standard corelat cu înălțimea de ridicare are lungimea din catalogul GIS (2 butoane: înălțimea de ridicare − 1.2 m; 4 butoane: înălțimea de ridicare − 1 m). Deplasați cursorul sau introduceți orice valoare între 2 și 60 m dacă aveți nevoie de o altă lungime (de exemplu, pentru instalații pe mai multe niveluri). Prețurile aferente treptelor din catalog se aplică atunci când lungimea corespunde standardului pentru o înălțime de ridicare de 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; în caz contrar, se facturează setul de bază + prețul per metru.

13 Cârlig de siguranță pentru sarcină

Înlocuiește cârligul de sarcină standard cu un cârlig de siguranță (cu clapetă și factor de siguranță mai mare). Obligatoriu pe anumite șantiere și în unele locații din industria divertismentului.

14 A doua frână

Adaugă o frână redundantă pentru siguranță suplimentară în aplicațiile de ridicare (industria de divertisment, ridicarea persoanelor).

15 Protecție termică

Protecție termică a motorului. Klixon este un întrerupător bimetalic care deschide fizic circuitul de comandă la temperatura de declanșare; PTC este un termistor care transmite un semnal (varianta fără declanșare) sau oprește motorul (varianta cu declanșare) prin intermediul unui releu. Acestea sunt circuite alternative — selectați unul singur.

16 Contor de date de funcționare

Monitorizează orele de funcționare / ciclurile pentru mentenanță predictivă. Necesită o tensiune de comandă de 42 V (standard la modelele trifazate).

17 Oprire la detectarea lanțului destins

Oprește palanul dacă lanțul devine detensionat (cedarea suportului sarcinii). Necesar pentru anumite aplicații de ridicare a persoanelor / scenotehnice.

18 Telecomandă radio de siguranță

Cutie de comandă suspendată fără fir, cu 2 butoane și oprire de urgență. 42 V este tensiunea standard pentru palanele trifazate, iar 24 V pentru comenzile speciale de joasă tensiune. Comutatorul selector permite utilizarea unei singure cutii de comandă pentru mai multe palane.

Configurare —

Preț net —

Cantitate

Prețuri de volum — economisiți până la 12 %

Cantitate	Discount

Promoție de pachet: beneficiați de un discount suplimentar de 3 % atunci când această comandă combină articole din cel puțin două categorii de produse (de exemplu, un palan + o macara cu braț pivotant).

Defalcarea prețului

Total net (fără TVA)	—

Greutate estimată —
Termen de livrare —
Nivelul kitului de montaj —
Înălțime totală —

Estimare cost de transport

Țara de livrare

—

Introduceți mai sus țara de livrare pentru a vedea o estimare orientativă a costului de transport.

Aveți nevoie de o ofertă personalizată?

Trimiteți-ne cerințele dumneavoastră prin formularul de solicitare a unei oferte — acest produs va fi precompletat și veți putea adăuga mai multe articole într-o singură solicitare.

Solicitați o ofertă

GIS GPFU este versiunea cu convertizor de frecvență a consacratului palan electric cu lanț GIS GP. În timp ce un palan standard comută între două viteze fixe, modelul GPFU accelerează și decelerează continuu — ideal pentru aplicații care necesită un număr mare de cicluri, poziționare precisă sau manipularea delicată a sarcinilor sensibile.

Caracteristici principale

Convertizor de frecvență integrat (2,2 kW pentru carcasele GP 250/500 FU și 3,7 kW pentru GP 1000 FU), care comandă un stator cu patru poli — ambele trepte de viteză sunt generate electronic (15–87 Hz)
Pornire și oprire lină: protejează sarcina, lanțul și structura metalică; balansul sarcinii este redus la minimum
Viteze de ridicare de până la 9,6 m/min (N FU, 1 ramură de lanț) — cu aproximativ 20 % mai rapid decât palanul standard cu două viteze la limita superioară
Rampele de accelerare și ambele viteze pot fi reglate individual în fabrică sau în timpul punerii în funcțiune
Proiectat pentru frecvențe ridicate de comutare și exploatare în mai multe schimburi: fiecare combinație de capacitate și număr de ramuri este catalogată până la clasa de regim A7/M7; la cerere este disponibilă o clasificare extremă de 200 de cicluri/60 % ED
Filtru de interferențe radio — conform cerințelor EMC EN 61000 pentru sectorul industrial (clasa A)
Comandă cu butoane în două trepte de la postul de comandă suspendat GIS standard sau prin telecomandă radio — nu este necesară instruirea specială a operatorului
Grad de protecție IP65, clasă de izolație F, cârlig de sarcină conform DIN 15401
Disponibil cu cărucior manual (GHF) sau motorizat (GMF); exclusiv pentru rețea trifazată
Modelele GP 1600 FU și GP 2500 FU (până la 6300 kg, convertizor de 5,5 kW cu rezistor de frânare) sunt disponibile la cerere
Conform Directivei 2006/42/CE privind echipamentele tehnice

Prezentare tehnică

Model/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Familie de produse: Palane electrice cu lanț
Capacitate de încărcare: 100–2500 kg
Înălțime de ridicare: 3–60 m
Viteză de ridicare: reglare continuă până la 9,6 m/min (1 ramură) / 4,8 m/min (2 ramuri), 15–87 Hz
Clasă de regim: M3–M7 (ISO 4301-1 / FEM), domeniul de capacitate FU fiind cu o clasă de regim mai strict decât la modelul GP standard
Alimentare electrică: 3 × 400 V / 3 × 230 V, 50 Hz (exclusiv trifazată)
Grad de protecție: IP65

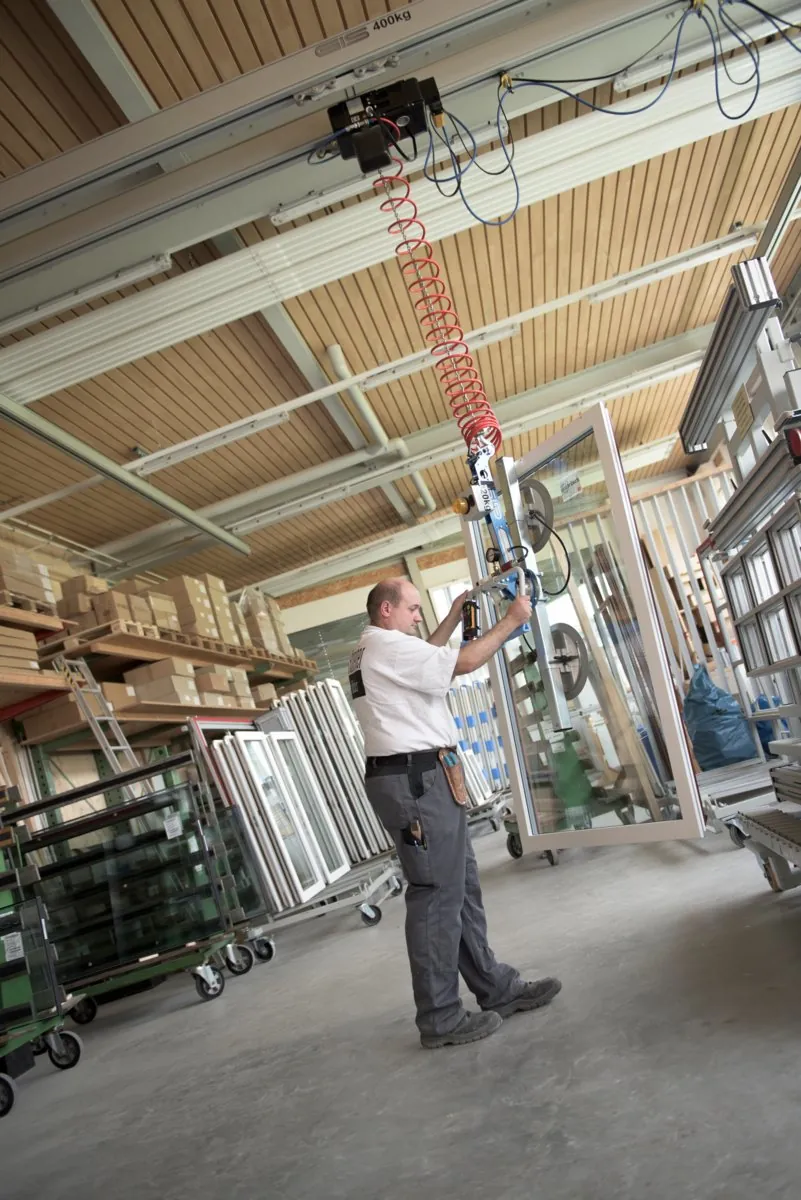

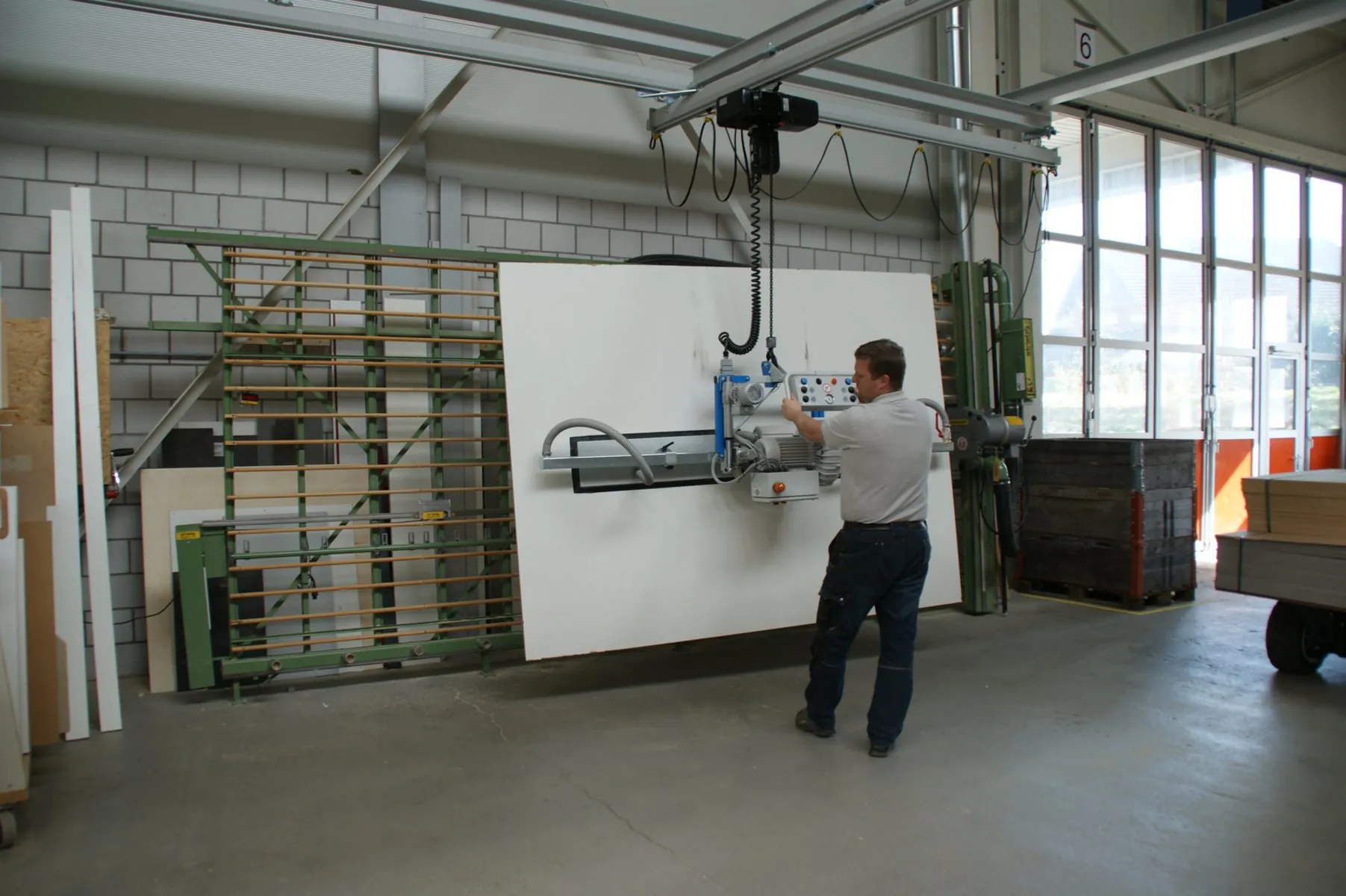

Utilizări tipice: linii de asamblare, producție automatizată, manipularea precisă a matrițelor și formelor, manipularea sticlei și a sarcinilor sensibile, logistică în mai multe schimburi

Configurați online capacitatea, înălțimea de ridicare, clasa de regim, profilul de viteză, căruciorul și opțiunile, apoi adăugați palanul în coș sau în lista de ofertare. Prețul fiecărei configurații este calculat pe baza listei de prețuri actuale a fabricii GIS.

Specificații

Model	Capacitate (clasă de regim)	Viteză de ridicare (N FU)	Masă proprie (ridicare de 3 m)
GP 250 FU — 1 ramură	320 kg la M3 / 200 kg la M5	2,4–9,6 m/min	25 kg
GP 250 FU — 2 ramuri	630 kg la M3 / 400 kg la M5	1,2–4,8 m/min	26 kg
GP 500 FU — 1 ramură	630 kg la M3 / 400 kg la M5	2,4–9,6 m/min	29 kg
GP 500 FU — 2 ramuri	1250 kg la M3 / 800 kg la M5	1,2–4,8 m/min	30 kg
GP 1000 FU — 1 ramură	1250 kg la M3 / 800 kg la M5	2,4–9,6 m/min	66 kg
GP 1000 FU — 2 ramuri	2500 kg la M3 / 1600 kg la M5	1,2–4,8 m/min	70 kg

Profilurile NL FU reduc vitezele la jumătate (1,2–6,9 / 0,6–3,5 m/min), pentru o poziționare mai fină. Domeniul de capacitate FU este cu o clasă de regim mai strict decât cel al palanului GP standard; în schimb, fiecare combinație este catalogată până la A7/M7. Convertizor: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, filtru de interferențe radio conform EN 61000 clasa A. Modelele GP 1600/2500 FU, cu capacități de până la 6300 kg, sunt disponibile la cerere. Valorile sunt conforme cu fișele tehnice 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Caracteristici

Capacitate de încărcare	100–2500 kg
Înălțime de ridicare	3–60 m
Viteză de ridicare	până la 9.6 m/min (reglare continuă, 15–87 Hz)
Clasă de funcționare (ISO/FEM)	M3–M7 (A3–A7)
Clasă de protecție	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
